| X行程 | 500mm |
|---|---|
| 測量速度 | 800mm/s |
| 放大倍數 | 光學放大倍率：0.7～4.5× |
| 機臺重量 | 1360kg |
| 解析力標準 | 0.5um |
| 精度 | 2.2+L/300 |
| 臺面大小 | 520mm*7200mm |
| 臺面荷重 | 400kg |
| 外形尺寸 | 1120×1430×2550 |
| 位移驅動 | 氣浮 |
| 線性精度 | 1um |
| 顏色 | 白色 |
| 重現性 | 2um |
| 品牌 | 科曼尼 |
| 型號 | CM575-C |

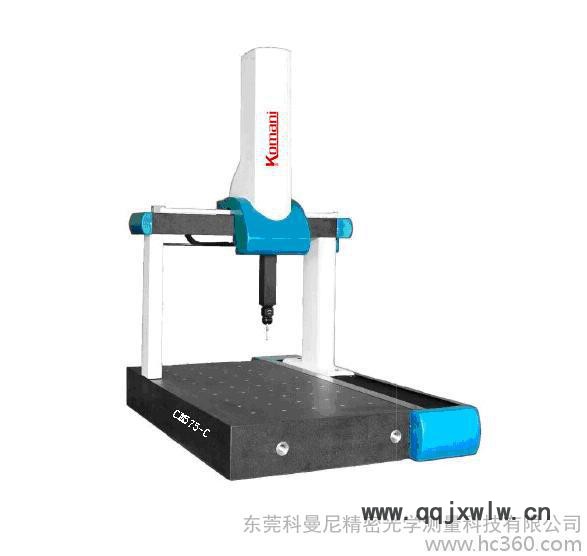

CM系列全自動橋式三坐標測量機
儀器特點
◆ 三軸導軌均采用高精密天然花崗巖材料，剛性好，具有相同溫度特性，動態變形??；
◆ Y軸燕尾式設計，減輕運動部分重量，有效降低運行中的擺動幅度；
◆ 獨特的矩形導軌及環抱式一體化滑架設計，剛性好，保證機器**大效能；
◆ 增強型同步帶設計，兼顧柔性嚙合和剛性軸向傳動特性，確保定位**；
◆ 先進的有限元分析設計技術，減少了結構偏差，振動和溫度變化對性能的影響；
◆ 采用非接觸式Renishaw高精度光柵尺，具備**抗干擾功能；
◆ 模具、管件、葉片、齒輪等工件測量的模塊化設計，便于根據需求定制、擴展和維護；
◆ 自動CAD圖層信息讀取、編輯，智能生成定界框，有效防止誤操作碰撞；
◆ 采用世界**測量軟件，通過國際PTB認證，算法科學，支持多功能的報告輸出，為測量提供**的解決方案；
技術參數
型號 | 行程 | 外部尺寸 （mm） | 總重 | 承重 | 示值誤差（μm）* | 探測誤差（μm） | 工作環境 |
CM565- C | 500×600×500 | 1120×1430×2550 | 1360 | 400 | 2.2+L/300 | 2.2 | 濕度： 45~65% 壓縮空氣： 200L/min， 0.6~0.8Mpa 電源：220V |
CM585- C | 500×800×500 | 1180×1720×2550 | 1520 | ||||
CM8106-C | 800×1000×600 | 1320×1980×2750 | 1950 | 1000 | 2.4+L/300 | 2.4 | |
CM8156-C | 800×1500×600 | 1220×2160×2700 | 2350 | ||||
CM10128-C | 1000×1200×800 | 1560×2250×2750 | 2920 | 1500 | 2.8+L/300 | 2.8 | |
CM10158-C | 1000×1500×800 | 1600×2450×3300 | 3620 |
* L表示測量長度，以毫米為單位
注：1、CM系列三坐標測量機移動速度300mm/s單軸，520mm/s空間；加速度500mm/S2單軸，860mm/S2空間。
2、光柵尺分辨率0.5μm。
應用行業
航空制造業：隨著航空航天事業的發展，航空制造業要求測量檢測的尺寸更大、速度更快、更**，科曼尼三坐標為適應這一需求的發展，對各種幾何量尺寸提供了快速、有效的測量手段與方法。同時，也努力為航空制造業提升效率、降低成本。
風能光伏：由于風能、太陽能具有清潔無污等環保的特點，近年來不斷的受到各個**的重視，風能制造、光伏太陽能產業也在全球顯示了巨大的發展?jié)摿蛻?yīng)用空間，風能葉片、光伏硅晶片等測量需求近年來增長迅猛。
汽車制造：在制造領域，從動力總成、汽車零配件，到車身的設計、制造和驗證，以及模具和工裝的制造檢驗，三坐標測量機具有廣泛的應用。
其他應用：在精密模具、電子、通信、機械、五金、塑料等廣大的制造業行業，三坐標測量機有著極其深入而廣泛的應用，并在高等院校、研究院、計量檢定部門的實驗室、計量室廣泛應用。
測量元素
長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
