| 結構形式 | 三層 |
|---|---|
| 外形尺寸 | 8.5-36（m） |
| 鋪料厚度 | 30-200 |
| 使用溫度 | 50-350 |
| 操作壓力 | 常壓 |
| 干燥能力 | 100-5000kg/小時 |
| 加熱方式 | 穿流 |
| 類型 | 帶式 |
| 適用物料 | 顆粒、濾餅，膏糊狀 |
| 應用領域 | 化工，輕工，農業，食品等 |
| 操作方式 | 連續式 |
| 作用種類 | 穿流 |
| 干燥介質 | 煙道氣 |
| 濕物料運動方式 | 固定床式 |
| 干燥介質移動 | 串流 |
| 品牌 | 三蘇 |
| 型號 | DDG |
| 加工定制 | 是 |
一、工作原理
| DDG系列帶式烘干機帶式烘箱，采用先進的布料成型技術，將壓濾或離心脫水的濾餅狀物料，擠成粒條狀均勻的鋪在不銹鋼網帶上，來回往復運動干燥，物料由頂層加入，逐層向下移動干燥**由底層送出產品。 |
二、主要特點
1、網帶透氣性能好，停留時間可任意調節；
2、物料無劇烈運動，不易破碎；
3、擠料后干燥面積大，干燥強度大；
4、采用復式循環布風結構，熱風均勻；
5、分為若干單元，每個單元可單獨控制循環回路；
6、熱風溫度采取分層控制，可滿足不同工藝的干燥要求。
三、設備特點
1、 本設備為靜態干燥，不影響物料的原始性能指標。
2、運行穩定可靠、操作方便、維護簡單。
3、停留時間可根據溫度、水份等要求自由調節。
4、 布料均勻，干燥一致、能耗低。
適用于塊狀料、條狀、片狀、顆粒狀、膏糊狀等物料干燥。
JT擠料成型機 帶式干燥機**號:02257741.6

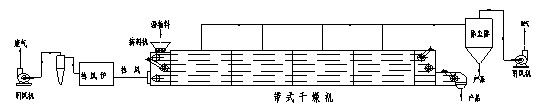

四、工藝簡圖如下
五、規格型號
| 型 號 | 單元 數 | 帶寬 | 干燥 長 | 鋪料厚度 | 使用溫度 | 干燥時間 | 外形尺寸 | 層數 | ||
| (mm) | （℃） | (h) | 長 | 寬 | 高 | |||||
| DDG1.0-6 | 1 | 1.0 | 6 | 10～40 | 30～200 | 0.1～1.0 | 8.5 | 2.1 | 2.1 | 2～3 |
| DDG1.0-8 | 2 | 8 | 10.5 | |||||||
| DDG1.5-12 | 3 | 1.5 | 12 | 30～100 | 50～300 | 0.2～2.5 | 15.8 | 3.1 | 4.1 | 3 |
| DDG1.5-20 | 5 | 20 | 23.8 | |||||||
| DDG2.0-9.0 | 2 | 2.0 | 9 | 30～200 | 80～350 | 0.5～3.0 | 12.8 | 3.6 | 4.1 | 3 |
| DDG2.0-18 | 4 | 18 | 21.8 | |||||||
| DDG2.0-27 | 6 | 27 | 30.8 | |||||||
| DDG2.0-31.5 | 7 | 31.5 | 35.4 | |||||||
六、其它配套件：
不銹鋼網帶 不銹鋼鏈輪 不銹鋼鏈條
絞 龍 風 機 減速機
