DEA TORO 系列
| 品牌： | 海克斯康 |
| 型號： | DEA TORO 系列 |
| 價格： | ￥0元/件 |
| 點擊詢價： |
TORO 是DEA 水平臂式測量機家族中的新成員，秉承Hexagon計量產業集團多年精密計量設計與應用經驗，它的專業設計在于為整個制造業提供在線自動檢測的質量控制工具。
TORO系列測量機既能夠用于研發和工程部門，完成復雜形狀工件的設計和開發，還可在車間環境中為過程控制提供柔性測量手段。
根據客戶的不同的測量應用，TORO系列測量機分為Toro Status和Toro Image兩種型號，從而為用戶提供便利適用的解決方案。

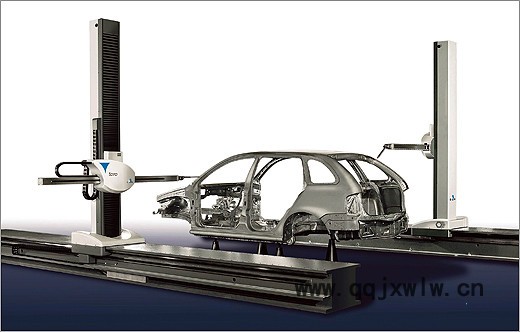

產品特性TORO 系列測量機既能夠用于研發和工程部門，完成復雜形狀工件的設計和開發，還可在車間環境中為過程控制提供柔性測量手段。TORO 系列測量機采用“通道式”結構(主導軌齊平地面安裝)。該機采用先進的模塊化設計，便于進行配置，從而將測量機的靈活性和可編程特性與測量工具的速度和簡易操作功能融合為一體。水平臂式測量機所特有的開敞式結構，為工件的上下料和裝夾提供足夠的便利。這樣的設計，對于樣件檢測、車身測量和鑄件測量等需要水平方向、完成內部特征的測量場合，非常有用。
TORO 和PC-DMIS 演繹精彩組合
TORO 系列測量機采用PC-DMIS。PC-DMIS包括了獨特的鈑金件測量程序與方法，實現了對鈑金件的自動檢測，并可以直觀的圖形化說明進行結果的展示。
通過專有的鈑金件測量程序，只需操作者輸入數據，從而簡化并加速了工件的編程工作。
PC-DMIS可控制計算機以幾種有效的幾何路徑在理論孔中心附近區域自動進行孔的搜索。
通過自動查找孔功能，使得測量程序具有很強的容錯性，能夠很好的適應鈑金零件的誤差變化。 迭代法建立復雜形狀工件的坐標
迭代法建立坐標系使用戶您能夠利用CAD文件自動進行復雜工件的坐標系建立，節省了時間，提高了測量精度，并將工件的定位**地設定到其三維**優化”位置。
按照汽車行業規定選擇測量基準
通過特殊的迭代法計算車身坐標系
自動檢查坐標系迭代誤差 圖形化報告，讓結果更有意義
PC-DMIS可靈活方便的進行數據報告的定制、分析和輸出。通過拖動鼠標，生成包括文本、圖表、文件、圖標以及圖格式的交互式用戶自定制報告。
Toro Image高精度、高效率、高承載
完成各類鈑金件的尺寸測量與控制，包括白車身、四門兩蓋、側圍以及鈑金面板等
協助裝配線實現過程控制任務
快速進行數據采集，以完成復雜曲面的逆向工程任務操作環境
溫度范圍：16-24℃
優化的動態性能，提供**的速度和效率
為機器關鍵零部件提供安全保護探測系統
標準：TESASTAR-p
選項：接觸式掃描測頭、非接觸激光掃描測頭
| 型號 | 行程范圍 | 外型尺寸 |
| 40.16.21 | 4000×1600×2100 | 5160×3854×3377 |
| 60.16.21 | 6000×1600×2100 | 7160×3854×3377 |
| 70.16.21 | 7000×1600×2100 | 8160×3854×3377 |
| 40.16.25 | 4000×1600×2500 | 5160×3854×3777 |
| 60.16.25 | 6000×1600×2500 | 7160×3854×3777 |
| 70.16.25 | 7000×1600×2500 | 8160×3854×3777 |
| 40.16.30 | 4000×1600×3000 | 5160×3854×4277 |
| 60.16.30 | 6000×1600×3000 | 7160×3854×4277 |
| 70.16.30 | 7000×1600×3000 | 8160×3854×4277 |
Toro Status
簡便、有效、高性價比
應用完成各類鈑金件的尺寸測量、分析與控制，包括白車身、四門兩蓋、側圍以及各種鈑金面板等
完成各種鑄件以及大尺寸結構件的尺寸檢測
為模具制造提供計量檢測操作環境
溫度范圍：16-24℃，1.5℃/h-3℃/24h
溫度梯度：0.5℃/m
探測系統
標準：TESASTAR-p
選項：提供各種接觸式掃描和非接觸激光探測技術
| 型號 | 行程范圍 | 外型尺寸 |
| 40.16.21 | 4000×1600×2100 | 4740×3856×3369 |
| 60.16.21 | 6000×1600×2100 | 6740×3856×3369 |
| 70.16.21 | 7000×1600×2100 | 7740×3856×3369 |
| 40.16.25 | 4000×1600×2500 | 4740×3856×3769 |
| 60.16.25 | 6000×1600×2500 | 6740×3856×3769 |
| 70.16.25 | 7000×1600×2500 | 7740×3856×3769 |
