| 品牌 | 亞鑫 |
|---|---|
| 型號 | YX-501C |
| 打孔厚度 | 0.02-5.00 MM （視材料而異） 加工誤差：小于0.015mm |
| 規格 | 機器外形1250×675×770 (L*W*H) |
| 打孔方式 | 自動定位 |
| 打孔個數 | 1-------4 |
| 包裝方式 | 釘柜包裝 |

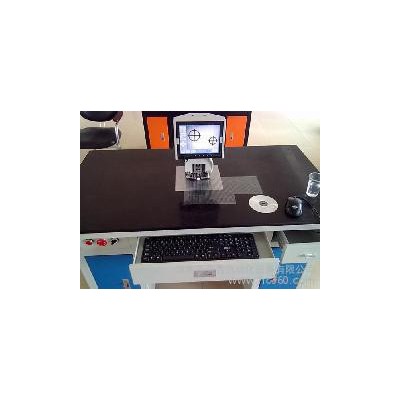

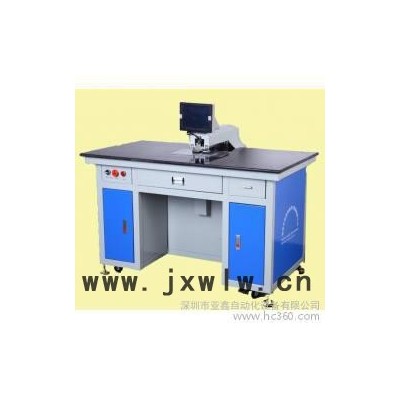

型號:YX-501C
自動定位沖孔機，是目前市面上運用**泛的一種自動定位沖孔設備，主要應用于：包裝、印刷、電子、銘板、標牌等行業。自動定位沖孔機又叫自動定位打孔機、自動打靶機、CCD自動打孔機、穿孔機等，叫法不一，其實是同一種機器 , 自動定位沖孔速度快、精度高、穩定性能好、識別度高、操作簡單，遠遠優勝于傳統形式的人工打孔，所以此款設備以其高性價比獲得廣大客戶的青睞。 參 數
沖孔直徑：Φ1－Φ5.0MM | 加工誤差：小于0.015mm |
識別圓直徑：Φ0.5－Φ5.0MM(可帶十字圓標志) | 功耗：0.4-0.5KW |
沖孔厚度：0.02-5.00 MM （視材料而異） | 工作電壓：AC220V-240V |
沖孔速度：0.5S/孔 | 機器外形1250×675×770 (L*W*H) |
空氣壓力：0.4--0.8mpa | 機器凈重：200±5KG |
**大加工面板：600*800mm | 沖力：3000N （300公斤力） |
工作原理
以CCD識別Mark點（標示基準點）為沖孔點，首先將材料移動到自動打孔機攝像頭掃描區域，攝像頭掃描到圖像之后進行處理并給控制部分信號，控制部分收到信號之后，進一步的處理并控制傳動部分動作，使沖頭在平面上的X軸，Y軸**走位，完成走位動作之后氣動部分開始工作，電磁閥控制氣缸進行沖孔動作。自動打孔機打印刷定位孔，整個動作一氣呵成，快速，準確，效率高。
特點
☆ **度高：在識別范圍內攝像頭自動找圖，電腦分析，控制運動。
☆ 速度快捷：攝像頭反映時間短，圖形一找到即可控制圖形位置沖孔。
☆ 功能強大：采樣圖可保存，再用可直接調用。電腦系統，軟件可實時升級。
☆ 品質保證：調壓閥、汽缸、電磁閥、軌道等主要零部件均采用進口，確保使用壽命。
☆ 操作簡單：人機界面，直接在觸摸屏上設定工作模式。
☆ 識別度高：多種光源（反射紅外線、投射紅外線）能自動識別高反光，高黑度等材料的定位孔圖，對殘缺圖形可自動補償識別。
運用領域
電子薄膜開關，柔性線路板（FPC）、銘板標牌、鋁基板、磷青銅板、印刷PVC/PET/PC面板、菲林、重氮片、薄膜電路膠片、菲林棕片黑片、IML/IMD、手機面板、手機按鍵，，PCB玻纖板，聚脂、薄鋁板、牛皮紙、郵票等材料的定位沖孔。
