| 包裝 | 定制 |
|---|---|
| 產地 | 定制 |
| 外形尺寸 | 定制 |
| 重量 | 定制 |
| 總功率 | 定制 |
| 燙金速度 | 定制 |
| 品牌 | 健業印花機械 |
| 型號 | 定制 |
| 加工定制 | 是 |
| 原料最大寬度 | 定制 |
| 原料最大直徑 | 定制 |
無錫市前洲健業印花機械制造廠歡迎您！
地址：無錫前洲鎮黃石街工業園區
聯系人：支先生
手機：13601480990
電話：0510-83381883
傳真：0510-83396418
Http://www.jyyhjx.com
E-mail:sales@jyyhjx.com

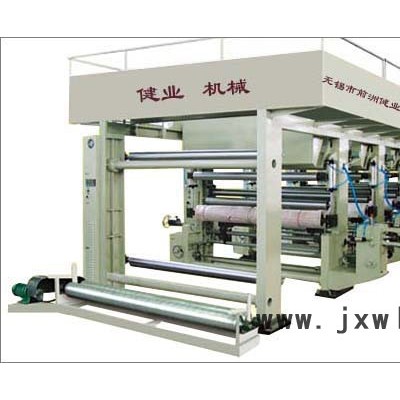

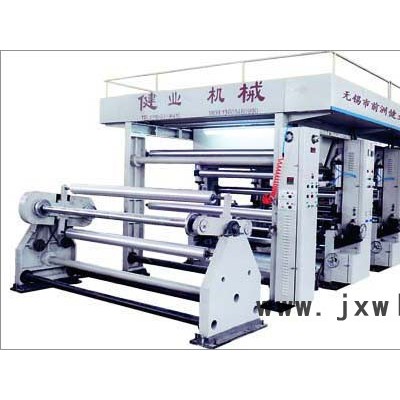

ZY-6160/6240高速印紙機
印紙機技術參數
印刷**大寬度：1600m/m-3200m/m
印刷滾筒直徑：φ150m/m-φ650m/m
套印色數：2-8色
外形尺寸（以3色機為例）ZY1800 8150長×3385m/m寬×2690m/m高
結構特征與工作原理：
ZY8160-8320凹版印刷機采用機組式、組合方式，該產品由放紙、印刷、干燥、收紙四個主要部份組成。
一、印紙機放紙部份：
放紙采用旋轉式中心放紙裝置，該放紙為自動張力控制，它在原紙直徑大小和走紙速度變化而自動改變張力大小，始終保持走紙平穩、不起皺。
二、印紙機印刷部分：
印刷部份由傳動裝置齒輪箱、印刷機架、壓印裝置、刮刀裝置、導紙系統等組成。
（1）傳動裝置：
傳動裝置由變頻調速電機驅動，通過萬聯軸節和傳動軸，把動力傳入齒輪箱。
（2）齒輪箱：
由傳動軸傳入動力通過螺旋傘齒輪、園柱齒輪，把動力傳動輸出軸端齒輪，
從而帶動印版滾筒轉動，采用高低變速，印版滾筒的橫向套印由氣缸的移動來控制，采用手動調整。
（3）印刷機架：
印刷機架由左右實心鑄鐵墻板、間撐管導輥、顏料斗等部份組成，印刷油墨放置在顏料斗內，可通過蝸輪、蝸桿和齒輪齒條的轉動，使顏料斗上下移動。
（4）壓印裝置：
壓印橡膠輥通過小齒輪箱，羅母、羅桿、傳動滑動軸座，隨著花輥大小而調整橡膠輥高度。
（5）刮刀裝置：
印刷油墨直接傳至印版輥筒上，再由鋁合金刮刀刮去多余油墨，確保運轉時油墨不外濺至印刷物上
，刮刀機構可以隨輥筒的直徑大小而上、下前后移動，刮刀與印版輥的接觸良好，并保持一定的壓力，同時刮刀
與印版輥之間作橫向的相對運動。
（6）導紙系統
導紙系統包括放紙導紙系統，上色導紙系統，收紙導紙系統三部份組成。印刷品主要通過鋁導
輥來傳送，在上色導輥系統中二輥采用電動傳動，通過蝸輪、蝸桿和精密滾子絲桿作上、下、前、后
移動來改變印刷數之間的走紙長度，從而達到縱向套印精度。
三、印紙機干燥部份：
該印刷機的干燥采用電熱風烘干，余熱回用（電熱功率每組18千瓦），干燥均勻，速度快，收縮率一致，節約能源。
四、印紙機收紙部份：
收紙由雙輥落地式磨擦收紙和40牛噸力矩電機懸空收紙二種，由用戶自行選擇，收紙軸和放紙軸采用氣漲系統，所有方向移動通過螺桿、螺母調整系統來實現。
印紙機技術參數
印刷**大寬度：1600m/m-3200m/m
印刷滾筒直徑：φ150m/m-φ650m/m
套印色數：2-8色
外形尺寸（以3色機為例）ZY1800 8150長×3385m/m寬×2690m/m高
結構特征與工作原理：
ZY8160-8320凹版印刷機采用機組式、組合方式，該產品由放紙、印刷、干燥、收紙四個主要部份組成。
一、印紙機放紙部份：
放紙采用旋轉式中心放紙裝置，該放紙為自動張力控制，它在原紙直徑大小和走紙速度變化而自動改變張力大小，始終保持走紙平穩、不起皺。
二、印紙機印刷部分：
印刷部份由傳動裝置齒輪箱、印刷機架、壓印裝置、刮刀裝置、導紙系統等組成。
（1）傳動裝置：
傳動裝置由變頻調速電機驅動，通過萬聯軸節和傳動軸，把動力傳入齒輪箱。
（2）齒輪箱：
由傳動軸傳入動力通過螺旋傘齒輪、園柱齒輪，把動力傳動輸出軸端齒輪，
從而帶動印版滾筒轉動，采用高低變速，印版滾筒的橫向套印由氣缸的移動來控制，采用手動調整。
（3）印刷機架：
印刷機架由左右實心鑄鐵墻板、間撐管導輥、顏料斗等部份組成，印刷油墨放置在顏料斗內，可通過蝸輪、蝸桿和齒輪齒條的轉動，使顏料斗上下移動。
（4）壓印裝置：
壓印橡膠輥通過小齒輪箱，羅母、羅桿、傳動滑動軸座，隨著花輥大小而調整橡膠輥高度。
（5）刮刀裝置：
印刷油墨直接傳至印版輥筒上，再由鋁合金刮刀刮去多余油墨，確保運轉時油墨不外濺至印刷物上
，刮刀機構可以隨輥筒的直徑大小而上、下前后移動，刮刀與印版輥的接觸良好，并保持一定的壓力，同時刮刀
與印版輥之間作橫向的相對運動。
（6）導紙系統
導紙系統包括放紙導紙系統，上色導紙系統，收紙導紙系統三部份組成。印刷品主要通過鋁導
輥來傳送，在上色導輥系統中二輥采用電動傳動，通過蝸輪、蝸桿和精密滾子絲桿作上、下、前、后
移動來改變印刷數之間的走紙長度，從而達到縱向套印精度。
三、印紙機干燥部份：
該印刷機的干燥采用電熱風烘干，余熱回用（電熱功率每組18千瓦），干燥均勻，速度快，收縮率一致，節約能源。
四、印紙機收紙部份：
收紙由雙輥落地式磨擦收紙和40牛噸力矩電機懸空收紙二種，由用戶自行選擇，收紙軸和放紙軸采用氣漲系統，所有方向移動通過螺桿、螺母調整系統來實現。
