材質	304
測量范圍	0-1200
測量精度	0.2%
產地	江蘇淮安
電源	220V
類型	溫度記錄儀
外形尺寸	4寸
像素	100萬
品牌	金湖大華
型號	DGR-200E
加工定制	是

經濟型無紙記錄儀的詳細資料：
l      產品概述：

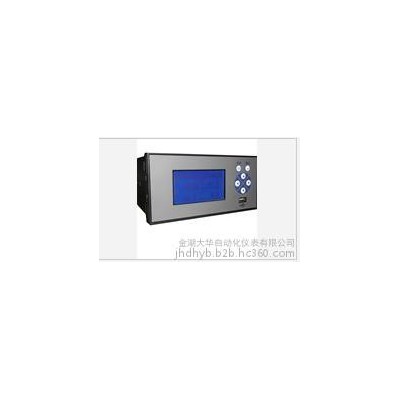

DHR-200E系列4通道單色無紙記錄儀，可輸入標準電流、標準電壓、毫伏、熱電偶、熱電阻等多種信號。具有繼電器報警、歷史數

據轉存以及遠程通信功能.



l      主要技術指標

n       輸入部分

輸入點數：1-4通道

輸入種類

輸入

類型

電流

0～10mA、4～20mA

電壓

0～20mV、0～100mV、0～5V、 1～5V

熱電偶

Pt100、Cu50

熱電阻

B、E、J、K、S、T

總貌畫面：





數顯畫面：



實時曲線：



n       輸出

通訊：485通訊接口

波特率：1200 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps。

報警**2個繼電器接點，觸點容量1A 30VDC，默認為常開觸點。

電流：4～20mA輸出，負載能力750**大）。

配電：24VDC饋電隔離輸出，可提供**大50mA的電流。



n       精度

實時顯示：±0.2% F.S.；

追憶精度：±0.2% F.S.；

冷端誤差：±2℃；

時鐘精度：±2S/Day。

注：熱電偶應去掉冷端誤差。



n       記錄間隔

1秒至240秒，共分為8檔：1/2/5/20/40/60/120/240 S。



n       記錄容量

4 MBit，用戶可通過儀表組態（0.5MBit為單位）分配給兩個輸入通道使用。



n       記錄時間

在不掉電的情況下，每個通道的記錄總時間T可根據該通道記錄間隔t和容量n來計算,計算公式如下：

T=0.74×n×t；

其中：T的單位為：天；

      t的單位為：S；

      n的單位為：M，值為0.0、0.5、1.0、1.5、2.0、2.5、3.0、3.5、4.0可選。

例如：在n=4.0,t=240S的情況下，該通道可記錄的時間達T=710.4天。



n        供電

交流電：0.2A @ 90~260VAC，45~55Hz。



n       尺寸

外型尺寸：160mm（寬）×80mm（高）×148mm（深）；

開孔尺寸：152 mm×76 mm。





n       凈重

≤1.0kg。



n       保存條件

溫度：-20～60℃，避免日光直曬；

濕度：<85%RH（無凝結）。



n       工作條件

溫度：0～55℃；

濕度：10%～85%RH（無凝結）。

禁止在腐蝕性環境下工作，禁止液體或?qū)щ婓w進入表內，保證通風口處通風良好。
