>供應專區>加工協作>機床>****彎管機 蘇州彎管機 液壓彎管機 全自動彎管機
普通會員
產品價格￥123000.00元/臺
產品品牌未填
最小起訂≥1 臺
供貨總量50 臺
發貨期限自買家付款之日起 20 天內發貨
瀏覽次數829
企業旺鋪http://www.cinemaniastigma.com/index.php?homepage=hhjg1314
更新日期2021-11-11 04:37
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
未填 |
所在地： |
江蘇 蘇州市 |
起訂： |
≥1 臺 |
供貨總量： |
50 臺 |
有效期至： |
長期有效 |
商品品牌： |
和恒精工 |
商品型號： |
SB-38CNC-2A-1S |
| 商品品牌 | 和恒精工 |
|---|---|
| 商品型號 | SB-38CNC-2A-1S |
SB-38CNC-2A-1S機床主要技術參數 表一
序號 | 名 稱 | 單 位 | 參 數 | 備 注 | |
1 | 最大工藝扭矩 | N.m | 25000 |
| |
2 | 最大彎管規格 | Mm | 38X2 | 管徑*壁厚 | |
3 | 彎曲半徑 | mm | R25-180 |
| |
4 | 最大彎管角度 | degree | 190 |
| |
5 | 一次送料最大長度 | mm | 1650 | 小車行程 | |
6 | 側推行程 | mm | 250 |
| |
7 | 機器中心高 | mm | 1000 |
| |
8 | 彎曲速度(C軸) | r/min | ～10 |
| |
19 | 空間轉角速度(B軸) | r/min | ～15 |
| |
10 | 伺服送料速度(Y軸) | r/min | ～25 |
| |
| 重復 | B軸 | degree | ±0.1 |
|
11 | 定位 | C軸 | mm | ±0.1 |
|
| 精度 | Y軸 | degree | ±0.1 |
|
| 電液 | B軸 |
| 電液流量控制 |
|
12 | 控制 | C軸 |
| 電機伺服控制 |
|
| 形式 | Y軸 |
| 電機伺服控制 |
|
13 | 控制系統 |
| PLC+軸控模塊 |
| |
14 | 操作界面 |

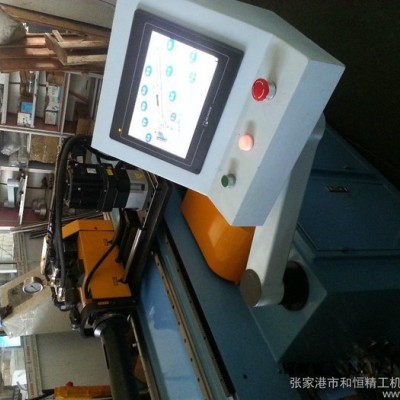

| 8″觸摸屏 |
| |
15 | 管件允許彎頭數 |
| 15 |
| |
16 | 允許存儲程序段數 |
| 60 |
| |
17 | 主電機功率 | kw | 4. |
| |
18 | 液壓系統工作壓力 | MPa | 14 |
| |
19 | 機器體積 | m | 4X1.4*1.2 | 長*寬*高 | |
20 | 機器重量 | kg | 約2500 | ||
SB38CNC-2A-1S彎管機主要配置一覽表
序 號 | 名 稱 | 規 格 | 數 量 | 產 地 |
1 | 油壓馬達 | 5.5HP-4P | 1 | 臺灣群策 |
2 | 油壓泵浦 | PV2R1-17 | 1 | 臺灣油研 |
3 | 電磁閥 | DSG-01-3C2 | 7 | 臺灣油研 |
4 | 電磁閥 | DSG-01-2B2 | 2 | 臺灣油研 |
5 | 溢流閥 | SBSG-03H | 1 | 臺灣油研 |
6 | 止回閥 | MC-01-B | 4 | 臺灣油研 |
7 | 壓力表 | DT-63 | 1 | 臺灣朝田 |
8 | 角度編碼器 | E40S-1200-3 | 1 | 韓國AUTONICS
|
9 | 可編程控制器（PLC） | VB1-32MT | 1 | 臺達 |
10 | 轉角伺服減速機 | PL-70/PL-120 | 各1 | 臺灣利茗 |
11 | 送料伺服減速機 | PL-70/PL-120 | 各1 | 臺灣利茗 |
12 | 8寸觸摸屏 | 彩色 | 1 | 臺灣威倫 |
13 | 液壓油缸 | 定制 |
| 外購 |
14 | 送料伺服馬達 | HC-SFS-152（B） | 1 | 日本三菱 |
15 | 轉角伺服馬達 | HC-KFS-73（B） | 1 | 日本三菱 |
16 | 線性導軌 | HGW-25CB2R | 2 | 臺灣HIWIN |
歡迎來電咨詢，選購
